P+资料

P+ 系列凭借其可以实现多种高频覆盖模式的独创性系统,全新定义紧凑型点声源式音箱的性能标准,让音箱的多用途性提升到新的高度。

概述

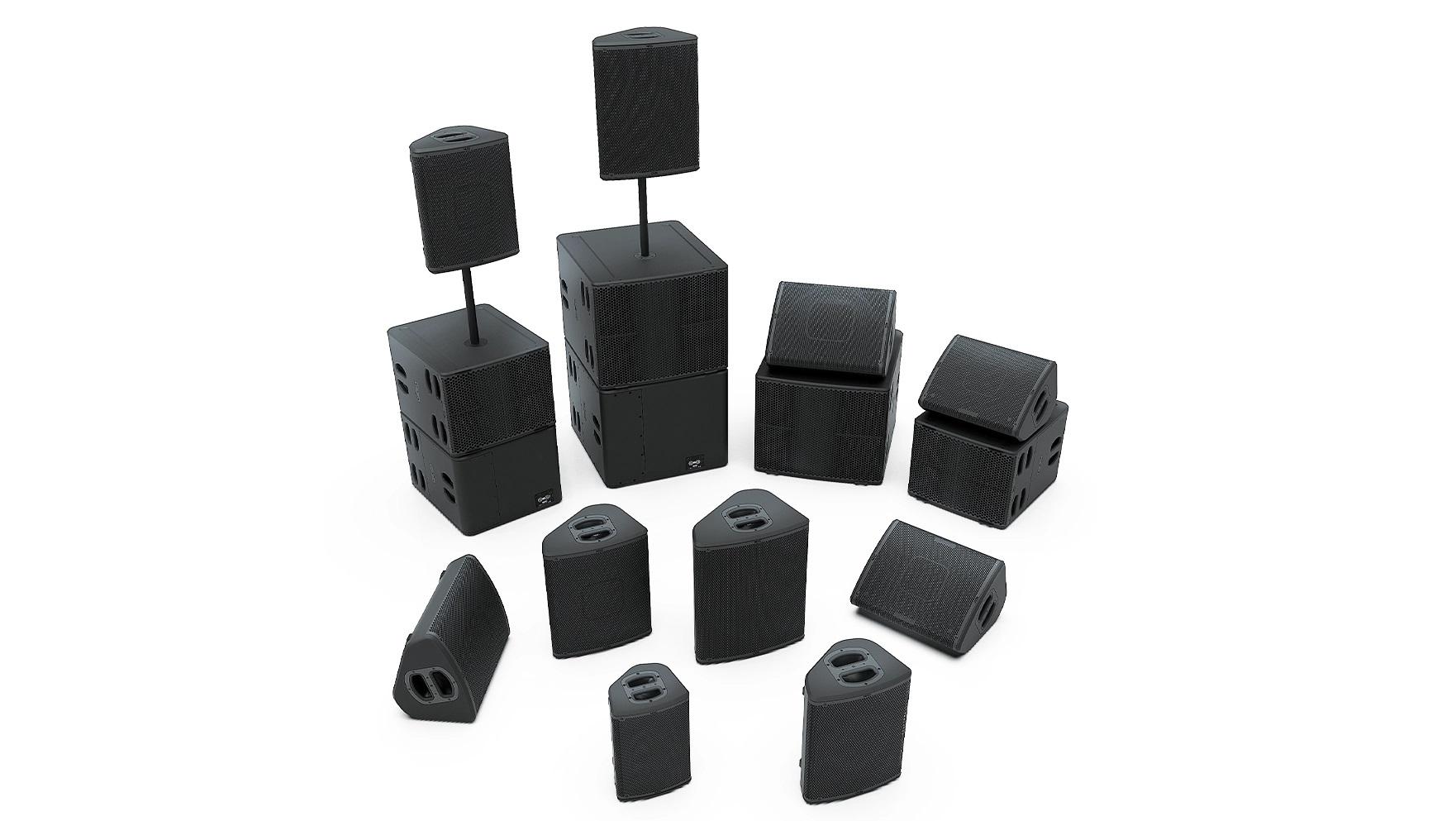

P8、P10、P12、 P15和P18 音箱融优美的造型与卓越的性能于一身,采用定制的同轴排布式 HF/LF 驱动单元,在整个频率范围内实现了完美的相位对齐、优异的清晰度以及顺畅的响应。



模块

P8、P10、P12 、 P15和P18 音箱造型优美、小巧,可提供巡演版、安装版和 TIS 版,分别采用了专门设计的 8 英寸、10 英寸、12 英寸、 15 英寸和18英寸低频钕磁驱动单元,与高频驱动单元同轴配置。L15 、 L18和L20 低音音箱是完美的搭档,可应用在吊装和杆式安装中,并可用作电鼓音箱或 DJ 监听音箱。安装版可以指定使用定制 RAL 颜色。

P8

频响@-6dB:66Hz 至 20kHz

峰值声压@1m:129dB峰值

工作电压:40Vrms(105V峰值)

高频扩散(根据不同号角板):100°x100°(标配)/110°x60°(110°x60°号角板)

分频点:66 Hz , 85 Hz

标称阻抗:8Ω


单元:单8寸同轴长冲程钕磁8Ω低频单元 + 1.5寸8Ω高频单元

推动方式:两路全频

接座(流动版):4个NL4,4针Speakon插座(每边挽手一个+后背两个)

接座(安装版):1个固定安装电缆接头带一条两芯电缆

吊点:左右每边一个通用安装的螺纹嵌件 + 底部一个

物料:量身定制的波罗的海桦木和杨木胶合板

箱体色彩:黑色或白色涂料

前面板(流动版):Magnelis® 钢质网面罩+背网

前面板(安装版):抗紫外线隔音布面网

尺寸:423mm x 276mm x 250 mm

净重:12 kg

工作温度范围:0°C – 40 °C

保存温度范围:-20°C – 60 °C

频响@-6dB:63Hz 至 20kHz

峰值声压@1m:136dB峰值

工作电压:50Vrms(105V峰值)

高频扩散(根据不同号角板):100°x100°(标配)/110°x60°(110°x60°号角板)

分频点:63 Hz , 85 Hz

标称阻抗:8Ω


单元:单10寸同轴长冲程钕磁8Ω低频单元 + 1.7寸8Ω高频单元

推动方式:两路全频

接座(流动版):4个NL4,4针Speakon插座(每边挽手一个+后背两个)

接座(安装版):1个固定安装电缆接头带一条两芯电缆

吊点:左右每边一个通用安装的螺纹嵌件 + 底部一个

物料:量身定制的波罗的海桦木和杨木胶合板

箱体色彩:黑色或白色涂料

前面板(流动版):Magnelis® 钢质网面罩+背网

前面板(安装版):抗紫外线隔音布面网

尺寸:497mm x 384mm x 274 mm

净重:15 kg

工作温度范围:0°C – 40 °C

保存温度范围:-20°C – 60 °C

P10

P12

频响@-6 dB:60Hz 至 20kHz

峰值声压@1m:138dB峰值(全频)/140dB峰值(有源)

工作电压:55Vrms(150V峰值)

高频扩散(根据不同号角板):60°x60°(标配)/90°x40°(90°x40°号角板)/60°~100°x40°(PS号角板)

分频点:60 Hz – 85 Hz

标称阻抗:有源分频:8Ω低频+8Ω高频/无源分频:8Ω


单元:单12寸同轴长冲程钕磁8Ω低频单元 + 3寸8Ω高频单元

推动方式(流动版):两路全频:(2+/2- P12) 或两路有源分频:(1+/1-低频,2+/2-高频)

推动方式(安装版):两路全频

接座(流动版):4个NL4,4针Speakon插座(每边挽手一个+后背两个)

接座(安装版):1个固定安装电缆接头带一条两芯电缆

吊点:左右每边一个通用安装的螺纹嵌件 + 底部一个

物料:量身定制的波罗的海桦木和杨木胶合板

箱体色彩:黑色或白色涂料

前面板(流动版):钢质网面罩+背网

前面板(安装版):隔音布面网

尺寸:531mm x 432mm x 317 mm

净重:20 kg

工作温度范围:0°C – 40 °C

保存温度范围: -20°C – 60 °C

频响@-6 dB:57Hz 至 20kHz

峰值声压@1m:139dB峰值(全频)/141dB峰值(有源分频)

工作电压:55Vrms(180V峰值)

高频扩散(根据不同号角板):60°x60°(标配)/90°x40°(90°x40°号角板)/60°~100°x40°(PS号角板)

分频点:57 Hz, 85 Hz, 120Hz

标称阻抗:有源分频:8Ω低频+8Ω高频/无源分频:8Ω


单元:单15寸同轴长冲程钕磁8Ω低频单元 + 3寸8Ω高频单元

推动方式(流动版):两路全频:(2+/2- P15) 或两路有源分频:(1+/1-低频,2+/2-高频)

推动方式(安装版):两路全频

接座(流动版):4个NL4,4针Speakon插座(每边挽手一个+后背两个)

接座(安装版):1个固定安装电缆接头带一条两芯电缆

吊点:左右每边一个通用安装的螺纹嵌件 + 底部一个

物料:量身定制的波罗的海桦木和杨树胶合板

箱体色彩:黑色或白色涂料

前面板(流动版):钢质网面罩+背网

前面板(安装版):隔音布面网

尺寸:600mm x 483mm x 352 mm

净重:23kg

工作温度范围:0°C – 40 °C

保存温度范围:-20°C – 60 °C


推荐功放动方法:NXAMP4x2mk2 TD处理器:每通道2只P15

其它功放推动方法:NXAMP4x1mk2TD处理器(桥接):每通道2只P15

NXAMP4x4mk2 TD处理器:每通道4只P15

P15

P18

频响@-6 dB:50Hz 至 20kHz

灵敏度于1W@1m:107dB标称值

峰值声压@1m:140dB峰值(全频)/142dB峰值(有源分频)

工作电压:55Vrms(180V峰值)

高频扩散(根据不同号角板):60°x60°(标配)/90°x40°(90°x40°号角板)/50°~90°x40°(PS号角板)

分频点:50 Hz, 85 Hz, 120Hz

标称阻抗:有源分频:8Ω低频+8Ω高频/无源:8Ω

推荐功率要求:有源分频:低频1200-1900W+高频600W无源分频:1200-1900W


单元:单18寸同轴长冲程钕磁8Ω低频+4寸8Ω高频单元

推动方式(流动与TIS版):两路全频:(2+/2- P18) 或可拨选两路有源分频:(1+/1-低频,2+/2-高频)

推动方式(安装版):两路全频

接座(流动与TIS版):4个NL4,4针Speakon插座(每边挽手一个+后背两个)

接座(安装版):1条两芯电缆含封盖

吊点:左右每边一个通用安装的螺纹嵌件 + 底部一个

物料:量身定制的波罗的海桦木和杨树胶合板

箱体色彩:黑色或白色涂料

前面板(流动版):Magnelis® 钢质网面罩+背网

前面板(安装&TIS版):隔音布面网

尺寸:680mm x 579mm x 446mm

净重:33kg

工作温度范围:0℃ – 40℃

保存温度范围:-20℃- 60℃


推荐功放动方法:NXAMP4x4mk2 TD处理器:每通道3只P18

其它功放推动方法:DTD处理器+DTDamp4x0.7(桥接):每通道1只P18

NXAMP4x1mk2 TD处理器(桥接):每通道2只P18

NXAMP4x2mk2 TD处理器:每通道1只P18

频响@-6 dB:40Hz 至 120Hz

峰值声压@1m:139dB峰值

工作电压:55Vrms(150V峰值)

分频点:80 Hz 或 120 Hz

标称阻抗:4Ω


单元:单15寸,4Ω长冲程钕磁推动器

接座:4个 NL4,Neutrik4针插座

吊点:箱体两旁带安装应用的螺纹嵌件,及一个M20标准插柱插洞

物料:量身定制的波罗的海桦木和杨木胶合板

箱体色彩:黑或白色

前面板:钢质面纲

尺寸:430mm x 550mm x 650mm

净重:34kg

工作温度范围:0°C – 40 °C

保存温度范围:-20°C – 60 °C

L15

L18

频响@-6 dB:32Hz 至 120Hz

峰值声压@1m:140dB峰值

工作电压:80Vrms(180V峰值)

分频点:60Hz. 80Hz 或 120Hz

标称阻抗:4Ω


单元:单18寸,4Ω长冲程铵磁推动器

接座:2个 NL4,Neutrik4针插座

吊点:箱体两旁带安装应用的螺纹嵌件,及一个M20标准插柱插洞

物料:量身定制的罗的海桦木和杨木胶合板

箱体色彩:黑或白色

前面板:钢质面纲

尺寸:559mm x 680mm x 775mm

净重:50kg

工作温度范围:0°C – 40 °C

保存温度范围:-20°C – 60 °C


推荐功放动方法:NXAMP4x2mk2 TD处理器:每通道 1只L18

其它功放推动方法:NXAMP4x1mk2 TD处理器(桥接):每通道1只L18

NXAMP4x4mk2 TD处理器:每通道 2只L18

频响@-6 dB:28Hz 至 120Hz

峰值声压@1m:141dB峰值

工作电压:80Vrms(180V峰值)

分频点:60Hz. 85Hz 或 120Hz

标称阻抗:4Ω


单元:单20寸,4Ω长冲程钕磁推动器

接座:2个 NL4,Neutrik4针插座

吊点:箱体两旁带安装应用的螺纹嵌件,及一个M20标准插柱插洞

物料:量身定制的波罗的海桦木和杨木胶合板

箱体色彩:黑或白色

前面板:钢质面纲

尺寸:594mm x 755mm x 905mm

净重:59kg

工作温度范围:0℃- 40℃

保存温度范围:-20℃ – 60℃


推荐功放动方法:NXAMP4x4mk2 TD处理器:每通道2只L20

其它功放推动方法:NXAMP4x1mk2 TD处理器(桥接):每通道1只L20

NXAMP4x2mk2 TD处理器(桥接):每通道1只L20

L20
